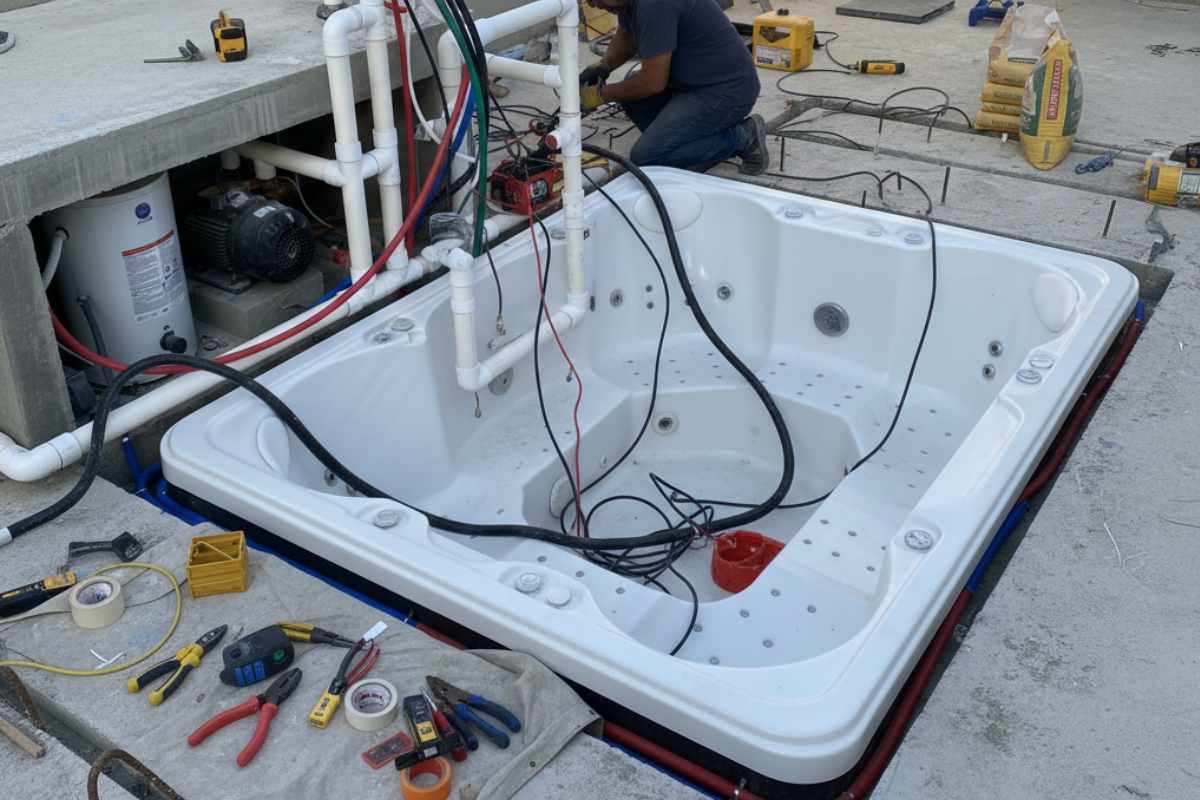

سیم کشی وان جکوزی یکی از مهم‌ترین مراحل نصب است که باید با دقت و رعایت استانداردهای ایمنی انجام شود. اجرای اصولی سیم کشی، از آسیب به قطعات برقی و خطرات احتمالی جلوگیری کرده و عملکرد صحیح سیستم را تضمین می‌کند. در این فرآیند، استفاده از کابل مناسب، رعایت فاصله ایمن از منابع آب و اتصال صحیح سیم ارت جکوزی اهمیت زیادی دارد.
در هنگام تهیه جکوزی، انتخاب محصولی استاندارد با قطعات باکیفیت، بر دوام و ایمنی آن تأثیر مستقیم دارد. مجموعه تابش شاپ با فروش وان جکوزی مجهز به سیستم‌های برقی ایمن و ضمانت کیفیت برتر محصولات، خریدی مطمئن را برای مشتریان فراهم کرده است.
برای آشنایی بیشتر با اصول سیم کشی جکوزی خانگی و نکات مهم در نصب آن، ادامه این مطلب را مطالعه کنید.

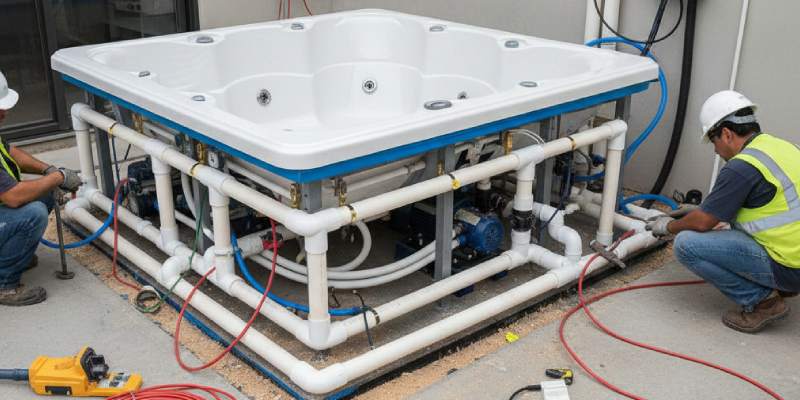

برای سیم کشی برق جکوزی، چه پیش‌نیازهای قانونی و استانداردهای ملی وجود دارد؟
اجرای سیم کشی برق جکوزی باید بر اساس نشریه و استانداردهای ملی تأسیسات برقی و مقررات حفاظت جان انجام شود تا ایمنی کاربران و سلامت تجهیزات تضمین شود. در ایران، مرجع فنی اصلی برای طراحی و اجرای تأسیسات برقی، نشریه ۱۱۰ سازمان برنامه و بودجه و استانداردهای متناظر آن با IEC 60364 است. بر اساس نشریه ۱۱۰، جلد ۷ (بخش ۷۰۲)، الزامات مربوط به نصب تجهیزات الکتریکی در محیط‌های دارای رطوبت بالا، مانند حمام و جکوزی، مشخص شده است.
در این بخش حداقل درجه حفاظت تجهیزات IPX5 معادل IP55 تعیین شده و نحوه تفکیک نواحی مرطوب و خشک بیان شده است. همچنین مطابق جلد ۴ (بخش ۴۱، حفاظت در برابر شوک الکتریکی)، استفاده از محافظ جان نوع A (RCD ≤30mA) برای مدارهای تغذیه‌کننده تجهیزات جکوزی الزامی است. الزامات مربوط به سیستم ارتینگ و هم‌پتانسیل‌سازی (Equipotential Bonding) نیز در جلد ۵ (بخش ۵۴۲) تشریح شده و تأکید شده است که مقاومت الکترود زمین باید کمتر از ۲ اهم باشد تا ایمنی کاربران تضمین شود.
یکی از اصول حیاتی، رعایت مقررات حفاظت جان است؛ استفاده از کلید محافظ جان جکوزی (RCD) با حساسیت 30 میلی‌آمپر برای مدارهای مرتبط با جکوزی و نقاط نزدیک آب، یک الزام ایمنی است. این موضوع هم بر اساس آیین‌نامه‌های بین‌المللی (مانندIEC 60364-4-41) و هم توصیه‌های فنی داخلی مورد تأکید قرار گرفته است. در نصب جکوزی باید از محافظ جان نوع A استفاده شود تا نشتی‌های ناشی از جریان‌های پالسی DC (که در تجهیزات الکترونیکی جکوزی ایجاد می‌شوند) نیز شناسایی شود. بدیهی است محافظ جان تنها کافی نیست و باید با یک کلید مینیاتوری (MCB) مناسب برای حفاظت اضافه‌بار و اتصال کوتاه ترکیب شود.
الزامات اجرایی دیگر شامل تعیین فاصله‌های ایمن نصب تجهیزات برقی از کف حمام و منابع آب است. به‌طور عملی در طراحی داخلی سرویس‌ها و فضاهای مرطوب توصیه میشود پریزها و تجهیزات برقی حداقل در حدود 30 سانتیمتر (یا مطابق ضوابط جزئی‌تر نشریه ۱۱۰ و مراجع ملی) از نقاط آب‌ریز و سطوح مرطوب فاصله داشته باشند. همچنین در عبور کابل‌ها و قرارگیری قوطی‌ها باید از محافظت مکانیکی و کانال‌های مناسب استفاده شود. کلید مینیاتوری جکوزی باید به‌صورت مجزا برای مدار جکوزی نصب شود تا حفاظت در برابر اضافه‌بار و اتصال کوتاه مستقل و قابل اطمینان باشد.
در مورد حفاظت تجهیزات و انتخاب اجزا، درجه حفاظتی (IP) برای پمپ‌ها، بلوک‌برقی و تابلوهای مربوط به جکوزی اهمیت دارد. توصیه میشود برای بخش‌هایی که در معرض پاشش یا رطوبت قرار دارند حداقل IP55یا بالاتر در نظر گرفته شود؛ تا در برابر نفوذ گردوغبار و پاشش آب محافظت کافی وجود داشته باشد. انتخاب تجهیزات با درجه IP مناسب، همراه با اجرای صحیح روکش‌ها و درپوش‌ها، از آسیب‌های ناشی از رطوبت و خوردگی جلوگیری خواهد کرد.
علاوه بر نکات فوق، موارد عملی و اجرایی که باید رعایت شوند عبارت‌اند از:
- اجرای سیم ارت جکوزی مطابق ضوابط برای تخلیه ایمن نشتی‌های جریان
- استفاده از کابل‌ها و اتصالات دارای روکش مناسب برای محیط مرطوب
- تفکیک مدارهای کنترلی و قدرت و مستندسازی و برچسب‌گذاری مدارها بر پایه نشریه ۱۱۰
رعایت این پیش‌نیازها نه تنها الزامات قانونی را پوشش می‌دهد بلکه ریسک تعمیرات، خطرات الکتریکی و خرابی زودهنگام تجهیزات را به‌طور چشمگیری کاهش می‌دهد.
چک‌لیست تجهیزات ضروری سیم کشی وان جکوزی شامل چه مواردی میشود؟
در فرآیند نصب جکوزی، مرحله سیم کشی از حساس‌ترین بخش‌ها محسوب میشود و اجرای صحیح آن تنها با به‌کارگیری تجهیزات استاندارد و ضد رطوبت امکان‌پذیر است. انتخاب و نصب درست هر جزء، ایمنی، طول عمر و عملکرد بهینه سیستم را تضمین می‌کند.
در جدول زیر، مهم‌ترین تجهیزات موردنیاز برای سیم کشی جکوزی خانگی و علت استفاده از هرکدام آورده شده است:
| نام تجهیز | توضیحات فنی و علت استفاده |
| کابل استاندارد | سطح مقطع کابل تغذیه‌ی جکوزی باید بر اساس جریان نامی پمپ‌ها و تجهیزات جانبی، طول مسیر تا تابلو برق و شرایط محیطی نصب محاسبه شود. به‌طور معمول، پمپ‌های خانگی جکوزی با توان ۱ تا ۲.۵ اسب بخار، جریانی در حدود ۶ تا ۱۲ آمپر مصرف می‌کنند. بر همین اساس، اگر فاصله‌ی تابلو تا جکوزی کمتر از ۱۵ متر باشد، استفاده از کابل ۲.۵ میلی‌متر مربع مسی کفایت می‌کند؛ اما در مسیرهای طولانی‌تر یا برای چند موتور هم‌زمان، لازم است از کابل ۴ میلی‌متر مربع یا بالاتر استفاده شود تا افت ولتاژ در محدوده‌ی مجاز (کمتر از ۳٪) باقی بماند. |
| جعبه تقسیم ضدآب | جعبه‌هایی با درجه حفاظت IP55 یا بالاتر که از نفوذ رطوبت و بخار به اتصالات جلوگیری می‌کنند. این جعبه‌ها باید در نقاط دور از پاشش مستقیم آب نصب شوند تا خطر اتصالی به حداقل برسد. |
| سیم ارت مجزا | یکی از الزامات اصلی در سیم کشی وان جکوزی است. سیم ارت، مسیر ایمن تخلیه جریان‌های نشتی را به زمین فراهم می‌کند و مانع برق‌گرفتگی میشود. اتصال صحیح ارت باید طبق استانداردهای ملی و با مقاومت کمتر از ۲ اهم انجام شود. |
| داکت و گلند ضد رطوبت | برای عبور ایمن کابل‌ها و جلوگیری از نفوذ آب در محل ورود کابل به تابلو یا موتور جکوزی استفاده میشود. گلندهای برنجی یا نایلونی با آب‌بندی مناسب از خرابی زودرس کابل‌ها در اثر رطوبت جلوگیری می‌کنند. |
| اتصال پتانسیل‌سنجی (Equipotential Bonding) | تمامی قطعات فلزی اطراف جکوزی باید با سیم ارت مشترک به هم متصل شوند تا اختلاف ولتاژ احتمالی بین آن‌ها از بین برود. این روش، خطر برق‌گرفتگی را کاهش داده و ایمنی کاربر را تضمین می‌کند. |
اگر برای سیم کشی جکوزی، چاه ارت نداشته باشیم، چه باید کرد؟
چاه ارت، مسیری برای تخلیه ایمن برق اضافی به زمین است و نقش حیاتی در جلوگیری از خطر برق‌گرفتگی وان جکوزی دارد. این چاه با قرار دادن صفحه یا میله‌های مسی در خاک مرطوب ایجاد میشود تا هرگونه نشتی جریان، به‌جای عبور از بدن انسان، از مسیر زمین تخلیه شود.
وجود چاه ارت از خطر برق گرفتگی وان جکوزی جلوگیری می‌کند. همچنین باعث افزایش ایمنی تجهیزات برقی و ایجاد اختلاف پتانسیل صفر بین دستگاه‌ها و بدن انسان میشود.
در صورتی که محل نصب فاقد چاه ارت باشد، اجرای سیم کشی جکوزی بدون سیستم ارت استاندارد خطرناک است و پیش از راه‌اندازی، باید یکی از روش‌های زیر به کار گرفته شود:
- اجرای چاه ارت جدید با مقاومت زیر ۲ اهم، مطابق با استاندارد ملی و تأیید کارشناسان فنی.
- استفاده از ارت اشتراکی ساختمان فقط در صورتی که توسط کارشناس برق و سیستم حفاظتی تأیید شود و مسیر ارت از نظر سلامت و مقاومت بررسی گردد.
- نصب سیستم ارت مصنوعی در فضاهای فاقد امکان حفاری، با به‌کارگیری الکترودهای صفحه‌ای یا میله‌ای استاندارد که توان تخلیه جریان‌های نشتی را دارند.
در هر صورت، قبل از بهره‌برداری از وان یا جکوزی، عملکرد چاه ارت باید با ابزارهای تخصصی (مانند ارت‌سنج دیجیتال) اندازه‌گیری و تأیید شود. این موضوع باعث میشود تا اطمینان حاصل شود سیستم حفاظت الکتریکی در شرایط ایمن و استاندارد قرار دارد.

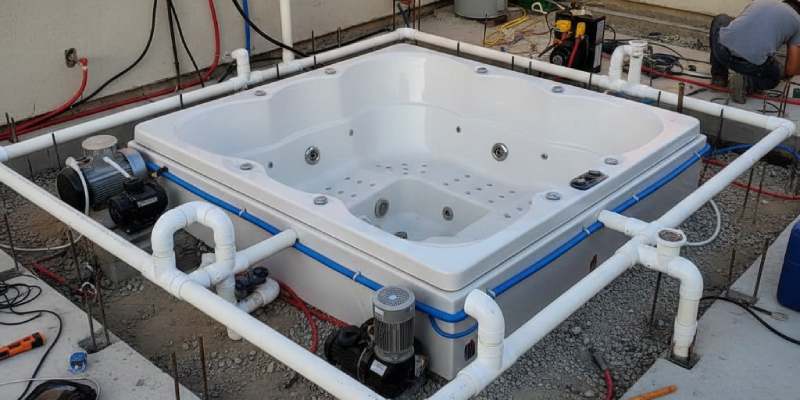

نحوه و مراحل سیم کشی وان جکوزی چگونه است؟
فرآیند سیم کشی وان جکوزی باید طبق استانداردهای ایمنی و فنی برای کسب مجوز نصب جکوزی انجام شود. این مسئله باعث میشود هم عملکرد تجهیزات تضمین شود و هم خطرات احتمالی برق‌گرفتگی و آسیب به دستگاه به‌طور کامل از بین برود.
در ادامه این مقاله از تابش شاپ، مراحل اصلی سیم کشی همراه با ابزار موردنیاز، نکات تخصصی و هشدارهای ایمنی آورده شده است. اجرای این مراحل باید توسط فرد مجاز انجام شود تا ایمنی و کیفیت کار تضمین گردد.
- قطع برق و تست ولتاژ صفر
ابزار لازم: فازمتر، ولت‌متر دیجیتال، دستکش عایق برق.
نکته تخصصی: پیش از هر اقدامی، برق ورودی تابلو اصلی قطع و با ولت‌متر، نبود ولتاژ در تمامی نقاط تأیید شود. این کار از بروز شوک الکتریکی در مراحل بعدی جلوگیری می‌کند.
هشدار ایمنی: هیچ‌گاه صرف خاموش بودن کلید اصلی را کافی ندانید؛ همیشه با ابزار تست، صفر بودن ولتاژ را بررسی کنید.
- آماده‌سازی مسیر کابل‌ها
ابزار لازم: داکت ضد رطوبت، بست کابل، نوار عایق، کاتر صنعتی.
نکته تخصصی: مسیر عبور کابل‌ها باید کوتاه، مستقیم و به‌دور از منابع حرارت یا رطوبت شدید باشد. کابل‌ها درون داکت یا لوله‌های PVC قرار گیرند تا از تماس مستقیم با بخار و آب جلوگیری شود.
هشدار ایمنی: در هنگام عبور کابل‌ها از دیواره یا کف، از گلندهای ضدآب استفاده شود تا نفوذ رطوبت به مسیر برق‌کشی امکان‌پذیر نباشد.
- نصب تابلو فرعی جکوزی
ابزار لازم: پیچ‌گوشتی عایق، انبردست، تراز، پیچ و رول‌پلاک.
نکته تخصصی: تابلو فرعی مخصوص جکوزی باید مجهز به فیوز مجزا، کلید مینیاتوری (MCB) و محافظ جان (RCD) باشد تا از مدارهای دیگر ساختمان تفکیک شود.
هشدار ایمنی: تابلو را در فاصله‌ای امن از بخار یا پاشش مستقیم آب نصب کنید (حداقل ۱.۵ متر از لبه‌ی وان یا دوش).
- سیم کشی موتور، پنل کنترل و سیستم روشنایی
ابزار لازم: مولتی‌متر، کابل افشان ۲.۵ یا ۴ میلی‌متر، سرسیم، پرس وایرشو.
نکته تخصصی: برای موتور و پمپ، از کابل با سطح مقطع مناسب و مسیر مجزا از مدار روشنایی استفاده کنید. پنل کنترل باید به صورت ایزوله و با سیم کشی کم‌ولتاژ به سنسورها متصل شود.
هشدار ایمنی: هرگونه اشتباه در اتصال سیم فاز و نول می‌تواند موجب از کار افتادن سیستم کنترل یا آسیب به پمپ شود؛ اتصال‌ها را دوبار بررسی کنید.
- اتصال ارت و چک‌کردن مقاومت مجاز
ابزار لازم: ارت‌سنج دیجیتال، سیم ارت ۶ یا ۱۰ میلی‌متر، گیره‌ی مسی.
نکته تخصصی: تمام تجهیزات فلزی از جمله بدنه‌ی وان، پمپ و تابلو برق باید به سیم ارت جکوزی متصل شوند. مقاومت سیستم ارت باید کمتر از ۲ اهم باشد.
هشدار ایمنی: در صورت نبود چاه ارت، از هیچ روش جایگزین موقتی استفاده نکنید؛ ابتدا سیستم ارت استاندارد اجرا و سپس مدار برق فعال شود.
- آب‌بندی کامل نقاط عبور کابل
ابزار لازم: گلند ضدآب، چسب سیلیکون صنعتی، واشر آب‌بندی.
نکته تخصصی: تمام نقاط ورود کابل به بدنه‌ی جکوزی یا تابلو باید با گلند و سیلیکون پوشانده شود تا از نفوذ رطوبت جلوگیری شود.
هشدار ایمنی: استفاده از چسب‌های غیر‌صنعتی یا نوار عایق معمولی در محیط مرطوب مجاز نیست.
- تست عملکرد محافظ جان
ابزار لازم: تستر RCD یا دکمه‌ی تست روی دستگاه.
نکته تخصصی: کلید محافظ جان (RCD) باید نوع A با حساسیت ۳۰ میلی‌آمپر باشد تا جریان‌های پالسی DC را نیز تشخیص دهد. عملکرد صحیح آن را با فشار دادن دکمه‌ی TEST بررسی کنید.
هشدار ایمنی: اگر کلید در زمان تست عمل نکند، بلافاصله آن را تعویض کنید؛ ادامه‌ی کار بدون حفاظت نشتی برق، خطرناک است.
- روشن‌سازی تدریجی و آزمون نشت جریان
ابزار لازم: مولتی‌متر، آمپرمتر انبری، فازمتر.
نکته تخصصی: پس از اتمام نصب، برق را مرحله‌به‌مرحله وصل کرده و عملکرد پمپ‌ها، روشنایی و سیستم گرمایش بررسی شود. در پایان با آمپرمتر، نشتی جریان احتمالی کنترل گردد.
هشدار ایمنی: روشن کردن هم‌زمان همه‌ی اجزای جکوزی در اولین تست مجاز نیست. ابتدا هر مدار به‌صورت جداگانه آزمایش شود تا در صورت وجود نقص، علت آن مشخص شود.
با اجرای این مراحل و رعایت استانداردهای ایمنی، نحوه سیم کشی جکوزی خانگی به‌صورت اصولی و مطمئن انجام میشود. در نظر داشته باشید که این عملیات باید توسط تکنسین متخصص و دارای مجوز نصب جکوزی انجام شود تا از بروز حوادث الکتریکی و خسارات احتمالی جلوگیری گردد.
مهم‌ترین اشتباهات مرگبار در سیم کشی جکوزی چیست؟
در اجرای سیم کشی جکوزی، رعایت نکات ایمنی حیاتی است. کوچک‌ترین خطا می‌تواند خطر برق‌گرفتگی یا آسیب به سیستم را به همراه داشته باشد.
در ادامه با مهم‌ترین اشتباهاتی که باید از آن‌ها پرهیز کنید آشنا می‌شوید:
- استفاده از سیم مشترک با تجهیزات حمام: هرگز سیم کشی جکوزی را با دوش، لامپ یا سایر وسایل برقی حمام ادغام نکنید. این کار احتمال اتصال کوتاه و خطر برق‌گرفتگی را افزایش می‌دهد.
- حذف ارت: نبود اتصال ارت ایمن، خطرناک‌ترین اشتباه ممکن است. سیستم ارت جریان‌های ناخواسته را تخلیه کرده و از شوک الکتریکی جلوگیری می‌کند.
- قرارگیری موتور در فضای خیس: موتور جکوزی باید همیشه خارج از محدوده تماس مستقیم با آب نصب شود تا خطر نفوذ رطوبت به سیم‌پیچ‌ها از بین برود.
- عدم تست نشتی جریان: تست منظم محافظ جان (RCD) پس از نصب الزامی است. در صورت عملکرد نادرست این قطعه، احتمال برق‌گرفتگی شدید وجود دارد.
- استفاده از کلیدهای معمولی روی دیوار حمام: به‌جای کلیدهای معمولی، از پریز برق جکوزی با استاندارد ضد رطوبت استفاده کنید تا از خطر تماس مستقیم با برق جلوگیری شود.
سخن پایانی
در پایان، باید تأکید کرد که ایمنی در نحوه سیم کشی وان جکوزی تنها با رعایت اصول فنی کامل نمی‌شود؛ بلکه انجام تست‌های نهایی اهمیت ویژه‌ای دارد. پس از اتمام کار، تست RCD با حساسیت کمتر از ۳۰ میلی‌آمپر و اندازه‌گیری مقاومت ارت (زیر ۲ اهم) باید حتماً انجام شود. این مسئله باعث میشود از ایمنی کامل سیستم اطمینان حاصل گردد. همچنین بررسی دوباره مسیر کابل‌ها، آب‌بندی نقاط عبور سیم و عملکرد محافظ جان، پیش از بهره‌برداری الزامی است.
