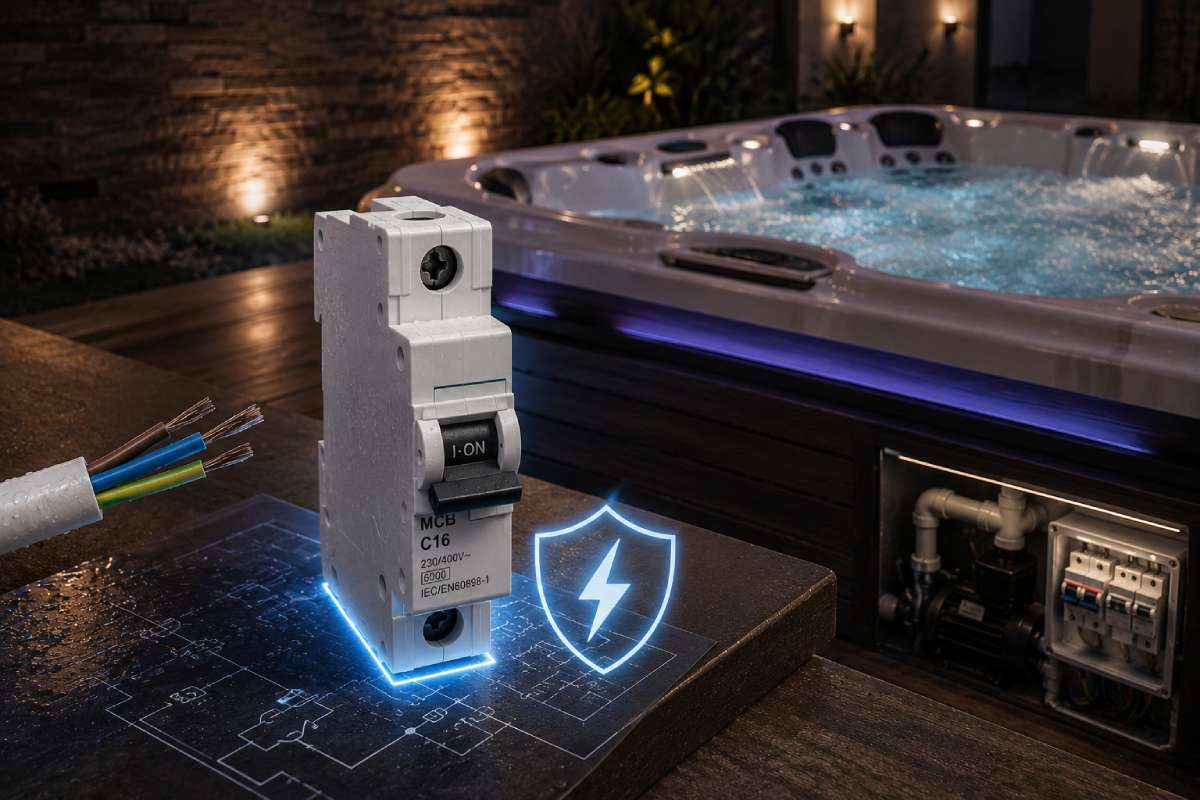

کلید مینیاتوری (MCB) برای مدار جکوزی چه کاربردی دارد؟
- بروزرسانی: 7 ساعت قبل
- بدون دیدگاه
فهرست مطالب
کلید مینیاتوری (MCB) برای مدار جکوزی (Miniature Circuit Breaker) یکی از مهمترین تجهیزات حفاظتی در سیستم برق جکوزی است که نقش مهمی در محافظت از مدار و تجهیزات الکتریکی دارد. در زبان روزمره بیشتر افراد به MCB «فیوز» میگویند، اما از نظر فنی این ۲ قطعه تفاوت دارند. فیوز جکوزی یا Fuse یک قطعه یکبارمصرف است و اگر بر اثر اضافهبار یا اتصال کوتاه بسوزد باید تعویض شود. در مقابل، کلید مینیاتوری یا MCB پس از قطع شدن مدار، در صورت برطرف شدن مشکل، دوباره قابل استفاده است و تنها با بالا زدن اهرم آن ریست میشود. با این حال، زمانی که افراد از اصطلاح «فیوز جکوزی» استفاده میکنند، معمولاً منظور آنها همان MCB است.
انتخاب صحیح کلید مینیاتوری جکوزی فقط به افزایش عمر تجهیزات محدود نمیشود، بلکه از سیمکشی، موتور پمپ و سایر اجزای برقی نیز محافظت میکند. البته باید توجه داشت که این تجهیز جای محافظ جان را نمیگیرد و هر کدام وظیفه متفاوتی دارند.
تابش شاپ با فروش جکوزی و تجهیزات استاندارد آن، همراه با تضمین قیمت، ضمانت کیفیت برتر محصولات و امکان خرید حضوری، مجموعهای کامل از محصولات را ارائه میدهد تا بتوانید با اطمینان بیشتری گزینه موردنیاز خود را انتخاب کنید.
چرا استفاده از کلید مینیاتوری برای مدار جکوزی ضروری است؟
وجود آب و تجهیزات برقی در کنار یکدیگر باعث شده است که رعایت اصول ایمنی در جکوزی اهمیت بسیار زیادی داشته باشد. به همین دلیل استفاده از کلید مینیاتوری (MCB) برای مدار جکوزی یکی از الزامات هر سیستم استاندارد به شمار میرود. این کلید هنگام افزایش بیش از حد جریان یا وقوع اتصال کوتاه، مدار را در مدت کوتاهی قطع میکند و از آسیبهای جدی جلوگیری خواهد کرد.
در زمان نصب وان جکوزی باید از همان ابتدا مدار برق مطابق استاندارد طراحی شود تا تمامی تجهیزات حفاظتی در محل مناسب قرار گیرند و عملکرد صحیحی داشته باشند.
مهمترین وظایف MCB عبارتاند از:
- محافظت از سیمکشی
اگر جریان عبوری از سیمها بیشتر از ظرفیت آنها شود، دمای سیم افزایش پیدا میکند. ادامه این وضعیت باعث ذوب شدن روکش سیم، آسیب به کابلها و حتی آتشسوزی خواهد شد. کلید مینیاتوری پیش از رسیدن جریان به سطح خطرناک، مدار را قطع میکند و از داغ شدن سیمها جلوگیری خواهد کرد.
- محافظت از موتور پمپ
پمپ جکوزی یکی از گرانترین تجهیزات این سیستم است. اضافهبار یا اتصال کوتاه میتواند موجب آسیب دیدن سیمپیچ موتور شود. استفاده از MCB برای مدار جکوزی احتمال وارد شدن خسارت به موتور را تا حد زیادی کاهش میدهد.
- حفاظت از تجهیزات الکتریکی
هیتر، برد کنترل، بلوئر، چراغهای داخل جکوزی و سایر قطعات الکتریکی نیز در برابر جریان بیش از حد حساس هستند. عملکرد سریع کلید مینیاتوری مانع آسیب دیدن این تجهیزات خواهد شد.
- محافظت در برابر اتصال کوتاه
در صورت اتصال مستقیم فاز و نول، جریان بسیار زیادی از مدار عبور میکند. در چنین شرایطی MCB بلافاصله مدار را قطع میکند تا از آسیبهای شدید به تجهیزات و سیمکشی جلوگیری شود.
- محافظت در برابر اضافهبار
گاهی اتصال کوتاه رخ نمیدهد اما مصرفکنندههای متصل به مدار بیش از ظرفیت طراحیشده جریان میکشند. در این حالت نیز کلید مینیاتوری پس از تشخیص اضافهبار، مدار را قطع میکند و مانع خسارت خواهد شد.
نکته بسیار مهم این است که کلید مینیاتوری جکوزی برای محافظت از جان انسان طراحی نشده است. این تجهیز نمیتواند نشتی جریان را تشخیص دهد و به همین دلیل از برقگرفتگی جلوگیری نمیکند. به همین علت بررسی موضوع خطر برق گرفتگی وان جکوزی و استفاده از تجهیزات حفاظتی مناسب اهمیت بسیار زیادی دارد.
تفاوت کلید مینیاتوری (MCB) جکوزی با محافظ جان (RCD)
یکی از رایجترین اشتباهات هنگام اجرای مدار برق جکوزی، یکسان دانستن کلید مینیاتوری و محافظ جان است. در حالی که این ۲ تجهیز، وظایف کاملاً متفاوتی دارند و هر کدام برای محافظت از بخش خاصی از سیستم طراحی شدهاند. به همین دلیل در یک مدار استاندارد، هر ۲ باید در کنار هم استفاده شوند.
انتخاب صحیح محافظ جان جکوزی (RCD) در کنار کلید مینیاتوری جکوزی باعث میشود هم تجهیزات الکتریکی محافظت شوند و هم احتمال برقگرفتگی افراد به حداقل برسد.
| ویژگی | MCB کلید مینیاتوری | RCD محافظ جان |
| وظیفه اصلی | حفاظت سیم و تجهیزات | حفاظت جان انسان |
| نشتی جریان | ❌ ندارد | ✅ دارد |
| اضافه بار | ✅ دارد | ❌ ندارد |
| اتصال کوتاه | ✅ دارد | ❌ ندارد |
| ظاهر دستگاه | معمولاً باریکتر است و فقط اهرم قطع و وصل دارد. | معمولاً بزرگتر است و علاوه بر اهرم، دارای دکمه TEST نیز است که برای آزمایش عملکرد محافظ جان استفاده میشود. |
| هدف اصلی | حفاظت مدار | جلوگیری از برقگرفتگی |
| عملکرد | قطع در جریان زیاد | قطع در اختلاف جریان فاز و نول |
| استفاده در جکوزی | لازم | ضروری |
به زبان ساده، اگر روی مدار اتصال کوتاه ایجاد شود یا مصرفکنندهها بیش از ظرفیت طراحیشده جریان بکشند، MCB برای مدار جکوزی وارد عمل میشود. اما اگر بخشی از جریان از طریق بدنه تجهیزات یا بدن انسان نشت کند، محافظ جان مدار را قطع خواهد کرد. به همین دلیل هیچکدام جایگزین دیگری نیستند و حذف هر یک از آنها میتواند ایمنی مدار را کاهش دهد.
آیا اگر فقط محافظ جان داشته باشیم، باز هم در جکوزی به MCB نیاز داریم؟
محافظ جان تنها برای تشخیص نشتی جریان طراحی شده است و در برابر اضافهبار یا اتصال کوتاه عملکرد حفاظتی ندارد. بنابراین اگر جریان بیش از ظرفیت کابل یا تجهیزات افزایش پیدا کند، ممکن است محافظ جان هیچ واکنشی نشان ندهد و سیمکشی یا تجهیزات آسیب ببینند.
از طرف دیگر، کلید مینیاتوری (MCB) برای مدار جکوزی فقط جریان بیش از حد و اتصال کوتاه را تشخیص میدهد و قادر نیست نشتی جریان را شناسایی کند. به همین دلیل اگر فردی در اثر نشتی برق در معرض برقگرفتگی قرار بگیرد، MCB الزاماً مدار را قطع نخواهد کرد.
به همین علت، مدار استاندارد جکوزی معمولاً شامل تجهیزات زیر است:
- MCB
- محافظ جان (RCD/RCCB)
یا RCBO که عملکرد هر ۲ تجهیز را در یک کلید ارائه میدهد و هم نشتی جریان، هم اضافهبار و هم اتصال کوتاه را تشخیص میدهد.
- سیستم ارت استاندارد
- کابل مناسب با ظرفیت جریان مدار
وجود سیم ارت جکوزی در کنار MCB و محافظ جان، یکی از مهمترین اصول ایمنی در جکوزی به شمار میرود. ارت مسیر مناسبی برای تخلیه جریانهای نشتی فراهم میکند و عملکرد محافظ جان را نیز مؤثرتر خواهد کرد.
علاوه بر انتخاب تجهیزات مناسب، کیفیت قطعات نیز اهمیت زیادی دارد. استفاده از تجهیزات جکوزی استاندارد و دارای گارانتی، احتمال خرابی مدار را کاهش میدهد و هزینههای تعمیرات آینده را نیز کمتر میکند.

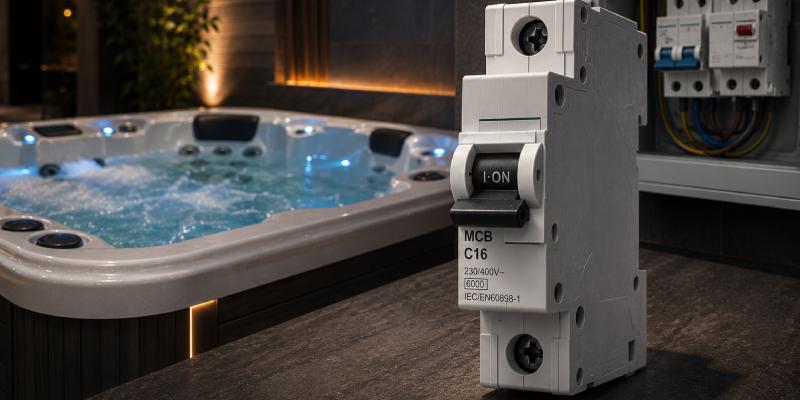

اشتباهات رایج هنگام انتخاب کلید مینیاتوری برای جکوزی
انتخاب نادرست فیوز جکوزی یا کلید مینیاتوری، حتی اگر از برند معتبری باشد، میتواند ایمنی مدار را کاهش دهد. بسیاری از مشکلاتی که در مدار برق جکوزی ایجاد میشود، به دلیل انتخاب اشتباه تجهیزات یا اجرای غیراستاندارد سیمکشی است.
- انتخاب آمپر بیش از حد
برخی افراد تصور میکنند هرچه آمپر کلید مینیاتوری بیشتر باشد، عملکرد بهتری خواهد داشت. در حالی که اگر ظرفیت MCB بیشتر از ظرفیت کابل انتخاب شود، ممکن است سیمها قبل از قطع شدن کلید آسیب ببینند.
- حذف محافظ جان و استفاده از MCB به جای RCD
یکی از خطرناکترین اشتباهات این است که تصور شود کلید مینیاتوری جکوزی بهتنهایی برای ایمنی کافی است. این کلید از برقگرفتگی جلوگیری نمیکند و حذف محافظ جان میتواند خطرات جدی برای کاربران ایجاد کند.
- انتخاب تیپ نامناسب
کلیدهای مینیاتوری در تیپهای مختلفی مانند B، C و D تولید میشوند. هر کدام برای نوع خاصی از مصرف طراحی شدهاند. انتخاب تیپ نامناسب ممکن است باعث قطع شدنهای بیدلیل یا حتی عملکرد نامناسب در شرایط خطر شود.
- سیمکشی غیراستاندارد
حتی بهترین MCB برای مدار جکوزی نیز نمیتواند ضعف سیمکشی را جبران کند. استفاده از کابل نامناسب، اتصالات غیراصولی یا اجرای نادرست مدار، احتمال بروز خرابی و خطرات الکتریکی را افزایش میدهد.
علائم خرابی کلید مینیاتوری MCB جکوزی
کلید مینیاتوری نیز مانند هر تجهیز الکتریکی دیگری ممکن است پس از سالها استفاده، به دلیل کیفیت پایین، نصب نادرست یا شرایط نامناسب محیطی دچار خرابی شود. بیتوجهی به این علائم میتواند باعث آسیب دیدن سایر تجهیزات برقی جکوزی و افزایش هزینههای تعمیر شود.
مهمترین نشانههای خرابی کلید مینیاتوری جکوزی عبارتاند از:
- قطع مداوم مدار
اگر کلید مینیاتوری بدون وجود اضافهبار یا اتصال کوتاه بهطور مکرر مدار را قطع میکند، احتمال دارد خود کلید دچار نقص شده باشد. البته پیش از تعویض، باید تجهیزات متصل به مدار و سیمکشی نیز بررسی شوند تا علت اصلی مشخص شود.
- روشن نماندن کلید
گاهی پس از بالا زدن اهرم، کلید بلافاصله دوباره قطع میشود و در وضعیت وصل باقی نمیماند. این اتفاق میتواند ناشی از وجود اتصال کوتاه، نشتی در مدار یا خرابی مکانیزم داخلی کلید باشد. در چنین شرایطی نباید با فشار یا نگه داشتن اهرم، کلید را به اجبار در وضعیت روشن قرار داد.
- داغ شدن بدنه کلید
گرم شدن جزئی هنگام عبور جریان طبیعی است، اما اگر بدنه کلید بیش از حد داغ شود، باید موضوع بررسی شود. این مشکل ممکن است به دلیل شل بودن اتصالات، انتخاب آمپر نامناسب یا فرسودگی قطعات داخلی ایجاد شده باشد.
- بوی سوختگی
استشمام بوی سوختگی از داخل تابلو برق یا اطراف MCB یکی از مهمترین علائم خرابی است. در این شرایط باید برق مدار قطع شود و کلید توسط فرد متخصص بررسی یا تعویض شود؛ زیرا ادامه استفاده میتواند به تجهیزات برقی جکوزی آسیب وارد کند.
- عمل نکردن هنگام بروز خطا
اگر در زمان اضافهبار یا اتصال کوتاه، کلید مدار را قطع نکند، دیگر نمیتوان به عملکرد آن اعتماد کرد. این وضعیت بسیار خطرناک است و احتمال آسیب دیدن کابلها، موتور پمپ و سایر تجهیزات را افزایش میدهد. در چنین شرایطی تعویض سریع کلید ضروری است.
نکته مهم این است که کیفیت ساخت، برند تولیدکننده و نصب صحیح، نقش مستقیمی در طول عمر فیوز جکوزی یا همان MCB دارند. استفاده از محصولات استاندارد و دارای گارانتی، احتمال بروز این مشکلات را تا حد زیادی کاهش میدهد.
سخن پایانی
انتخاب کلید مینیاتوری (MCB) برای مدار جکوزی تنها به خرید یک قطعه برقی محدود نمیشود، بلکه بخشی از یک سیستم ایمنی کامل است که باید در کنار محافظ جان، سیستم ارت استاندارد و سیمکشی اصولی قرار بگیرد. هر یک از این تجهیزات وظیفه مشخصی دارند و حذف یا انتخاب نادرست آنها میتواند عملکرد جکوزی را با مشکل مواجه کند یا حتی خطرات جدی به همراه داشته باشد.
